型號 | 規格 | 長（mm） | 寬 | 高 | 排距 | 針距 | 針徑 |
EPC13 | 臥式5+5 | 13.4 | 13.3 | 7.35 | 10.5 | 2.5 | 0.5 |
EPC13 | 臥式四槽5+5 | 13.4 | 13.2 | 7.1 | 10.5 | 2.5 | 0.5 |
EPC13 | 臥式5+5飛線 | 13.4 | 13.3 | 7.35 | 10.5 | 2.5 | 0.5 |
EPC13 | 臥式5+5貼片 | 13.4 | 13.3 | 7.8 | 20 | 2.5 | 0.5 |
EPC13 | 臥式5+5L腳 | 20 | 11.7 | 6.7 | 16 | 2.5 | 0.5 |
EPC13 | 臥式加寬4+2+2 | 20.8 | 11.7 | 6.7 | 18 | 3.0-3.7 | 0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EPC13高頻變壓器。
二. EPC13高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 10 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EPC13高頻變壓器的特點

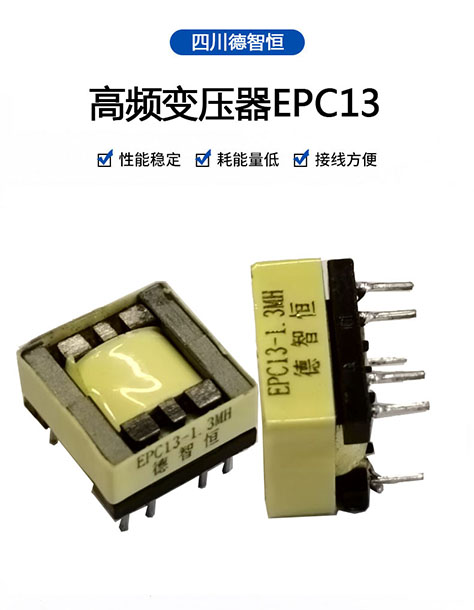

EPC13高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EPC型變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會提高；它比EPD型變壓器在線包空間上有提高，同時EMI性能和漏感、輻射等參數均優于EFD型變壓器，其它性能接近于EE型和EC型變壓器。
四. EPC13高頻變壓器的應用
EPC13高頻變壓器常應用于DC-DC轉換器、驅動變壓器、升壓變壓器、LED驅動電感、數碼相機、手持式開關電源充電器等。
