本產品采用耐高溫的增強阻燃骨架、優質漆包銅線和高磁通密度的冷軋硅鋼片所組成。鐵芯為R型鐵芯。噪聲低、體積小、效率高、漏感小、靜態功耗低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，如測試儀器、醫療設備、工業設備、高保真音響、安全照明等電源中。
產品功率：20W 輸出電壓：按客戶需求

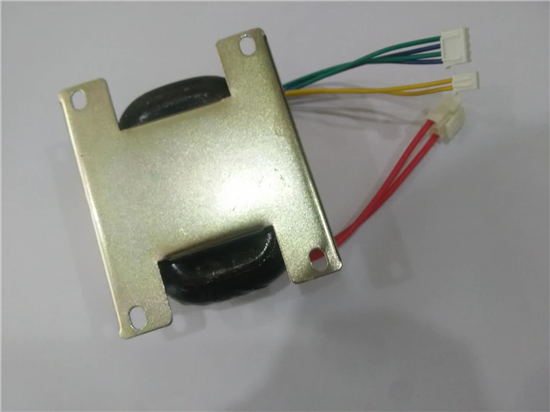

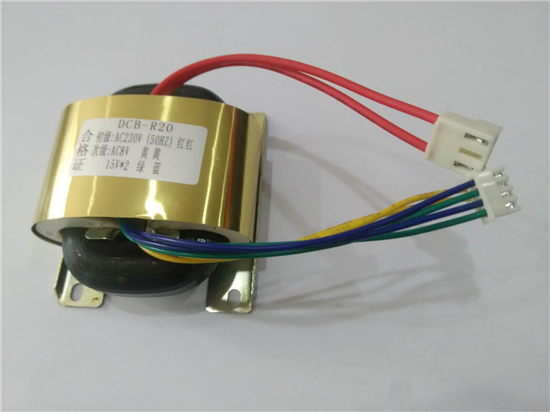

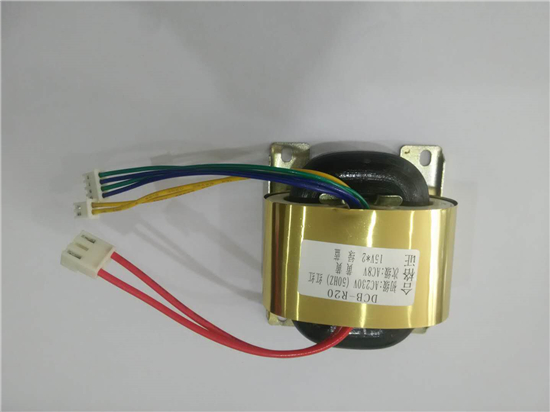

產品型號：20w 220v-110v R型變壓器 外形尺寸：82*70*39
輸入電壓：AC220V 安裝尺寸：56*46
應用范圍：儀器儀表，醫療設備，顯示設備，辦公設備等
生產流程：繞線→包絕緣→包外圍→焊錫→檢測→含浸→烘烤→檢測→貼標→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
R型變壓器型號列表（部分產品） |

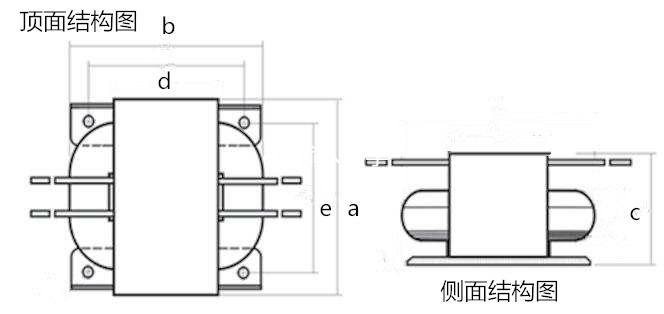

型號 | 容量(VA) | 輸入電壓 | 輸出電壓 | 外形尺寸 長寬高（a*b*c） | 安裝尺寸 （mm）（d*e） |
R5 | 2-6 | 按 客 戶 需 求 生 產 | 按 客 戶 需 求 生 產 | 58*47*26 | 45*33 |
R8 | 7-10 | 70*61*33 | 53*44 |
R10 | 11-15 | 75*61*37 | 68*48 |
R20 | 20-24 | 82*70*39 | 56*46 |
R25 | 25-34 | 83*72*42 | 70*55 |
R30 | 35-44 | 97*77*42 | 70*60 |
R40 | 45-54 | 99*80*44 | 70*60 |
R50 | 55-65 | 102*90*48 | 75*65 |
R80 | 70-95 | 125*90*52 | 90*70 |
R100 | 96-130 |
|
| 126*103*55 | 100*80 |
R160 | 131-200 |
|
| 140*115*63 | 100*85 |
R260 | 201-280 |
|
| 160*121*66 | 130*95 |
R320 | 290-370 |
|
| 163*128*70 | 135*95 |
R600 | 371-640 |
|
| 190*145*85 | 142*100 |
R1000 | 650-1250 |
|
| 227*172*99 | 180*140 |
R1500 | 1300-1800 |
|
| 238*180*102 | 185*145 |
R2000 | 1800-2500 |
|
| 240*200*105 | 185*160 |
R3000 | 2500-3500 |
|
| 260*226*125 | 200*180 |
R5000 | 4000-5500 |
|
| 390*300*180 | 300*240 |
備注： 1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制 2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明 3、如用戶有特殊要求，本公司可代為設計制造 4、上表僅列明我廠部分產品型號，如需了解更多可致電：0838-5504168 |
定制說明
用戶在購買產品時須知：
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
